电磁脉冲阀的气腔由膜片分成前,后两个气室,当气腔内充气时,压缩空气经节流孔进入后气室,后气室的压力将膜片封堵阀的输出端,使电磁脉冲阀关闭。

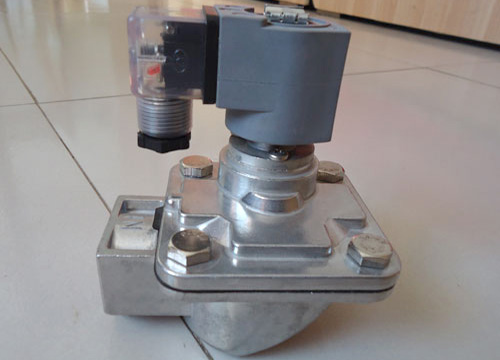

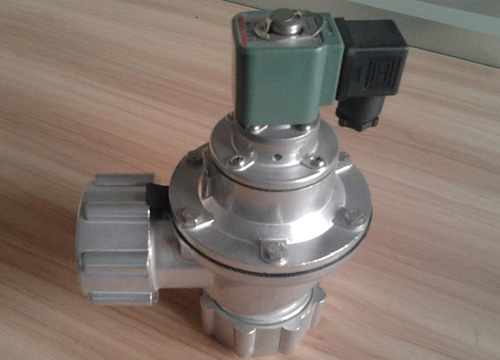

DMF-Y-76S电磁脉冲阀的详细介绍
DMF-Y-76S淹没式电磁脉冲阀应用之广泛居脉冲阀生产行列之 ,电磁脉冲阀在脉冲除尘器喷吹效果中起着重要的作用,是脉冲袋式除尘器清灰喷吹系统的压缩空气"开关",受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以除尘器的处理能力和收尘效率。电磁脉冲阀的工作条件是在使用的时候,之前的环境条件是重要的,这关系着电磁脉冲阀能不能正常平稳的运行下去。
DMF-Y-76S淹没式电磁脉冲阀技术指标
1.工作压力0.15~0.6Mpa
2.工作介质清洁空气
3.工作电压DC24±10%,AC220V±10%
4.工作电流0.90.23
5.使用环境温度-10oC~+55oC,空气的相对湿度不超过85%
6.使用寿命膜片喷吹100万次或三年
工作原理
脉冲喷吹控制仪的电信号驱动电磁先导头的动铁芯移动,从而打开后气室放气孔,后气室失压使膜片后移,压缩空气通过阀的输出端喷射,使电磁脉冲阀开启。脉冲喷吹控制仪电信号终止,电磁先导头的动铁芯返回封后气室放气孔,后气室压力回升使膜片又封堵阀的输出端,使电磁脉冲阀关闭。
型号规格选择表 | ||||||
序号 | 型号规格 | 公称通径 | 膜片数 | 出气口连接形式 | 重量 | |
Inch | mm | |||||
1 | DMF-Y-25 | 1" | 25 | 1 | G 1" | 0.8kg |
2 | DMF-Y-40S | 1 1/2" | 40 | 2 | G 1 1/2" | 1.2kg |
3 | DMF-Y-50S | 2" | 50 | 2 | 60 | 2.5kg |
4 | DMF-Y-62S | 2 1/2" | 62 | 2 | 75 | 3.0kg |
5 | DMF-Y-76S | 3" | 76 | 2 | 89 | 3.7kg |
6 | DMF-Y-90S | 3 1/2" | 90 | 2 | 102 | 5kg |
7 | DMF-Y-102S | 4"" | 102 | 2 | 114 | 5.65kg |
出气口连接管外径公差:+0.22~+0.44 |
